摘要：本文分析了SpringMVC的工作流程，包括请求处理的各个阶段和核心对象的协作机制。

环境

Windows 10 企业版 LTSC 21H2
Java 1.8
Tomcat 8.5.50
Maven 3.6.3
Spring 5.2.25.RELEASE

1 基本流程

SpringMVC的工作流程是围绕DispatcherServlet前端控制器展开的，由它统一处理所有请求。

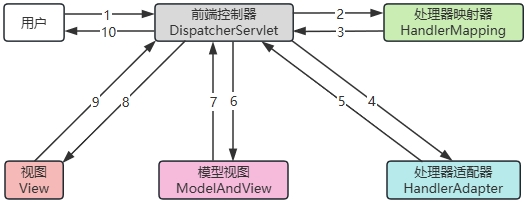

核心流程：
20260112103332-核心流程

说明：

发送请求。服务器接受用户请求，DispatcherServlet捕获请求。
获取处理器执行链。根据配置匹配路径，通过HandlerMapping处理器映射器获取Handler处理器和InterceptorList拦截器列表，封装为HandlerExecutionChain处理器执行链。
返回处理器执行链。返回HandlerExecutionChain处理器执行链。
获取处理器适配器。根据HandlerExecutionChain处理器执行链中的Handler处理器，匹配HandlerAdapter处理器适配器。
返回处理器适配器。返回HandlerAdapter处理器适配器。
执行业务方法。使用HandlerAdapter处理器适配器执行Handler处理器对应的业务方法，根据配置将结果封装为ModelAndView模型视图。
返回业务结果。返回ModelAndView模型视图。
处理视图。判断是否需要解析视图：如果不用解析视图，则直接返回视图；如果需要解析视图，则匹配ViewResolver视图解析器解析视图。
返回视图。使用View视图填充Model模型数据，处理响应。
响应请求。将响应返回给用户。

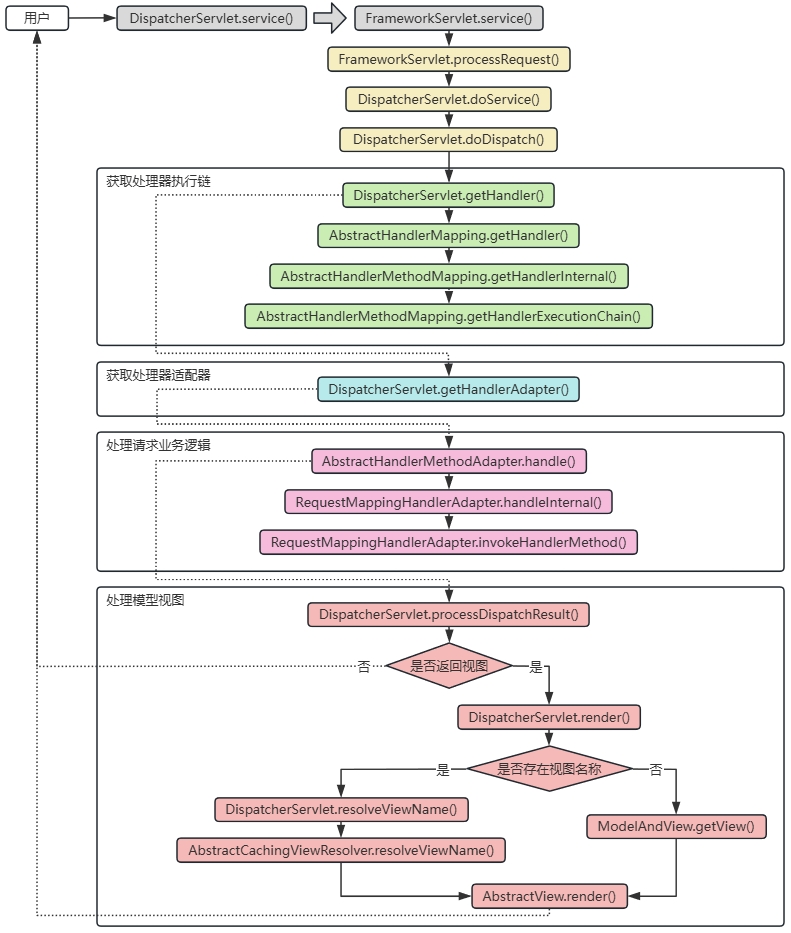

详细流程：
20260112103517-详细流程

2 源码分析

2.1 请求接收

根据web.xml配置文件中的配置，使用DispatcherServlet匹配/请求，所有请求都会经过DispatcherServlet处理。

2.2 准备处理请求

DispatcherServlet继承自FrameworkServlet，FrameworkServlet间接继承自HttpServlet，请求会调用service()方法。

DipatcherServlet没有实现service()方法，所以调用FrameworkServlet的service()方法：

java

protected void service(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
    // 获取请求类型
    HttpMethod httpMethod = HttpMethod.resolve(request.getMethod());
    // 根据请求类型判断是否为PATCH请求或未知请求
    if (httpMethod == HttpMethod.PATCH || httpMethod == null) {
        // 准备处理请求
        processRequest(request, response);
    } else {
        // 调用相关方法处理请求
        super.service(request, response);
    }
}

调用HttpServlet的service()方法，根据请求类型调用方法：

java

protected void service(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
    // 根据请求类型调用方法
    doXxx(req, resp);
}

调用FrameworkServlet的doXxx()方法，准备处理请求：

java

protected final void doXxx(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
    // 准备处理请求
    processRequest(request, response);
}

2.3 开始处理请求

调用FrameworkServlet的processRequest()方法，开始处理请求：

java

protected final void processRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
    // 设置LocaleContext
    LocaleContext previousLocaleContext = LocaleContextHolder.getLocaleContext();
    LocaleContext localeContext = buildLocaleContext(request);
    // 设置RequestAttributes
    RequestAttributes previousAttributes = RequestContextHolder.getRequestAttributes();
    ServletRequestAttributes requestAttributes = buildRequestAttributes(request, response, previousAttributes);
    // 开始处理请求
    doService(request, response);
}

调用DispatcherServlet的doService()方法，执行处理请求前的设置：

java

protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 设置请求属性
    request.setAttribute(WEB_APPLICATION_CONTEXT_ATTRIBUTE, getWebApplicationContext());
    request.setAttribute(LOCALE_RESOLVER_ATTRIBUTE, this.localeResolver);
    request.setAttribute(THEME_RESOLVER_ATTRIBUTE, this.themeResolver);
    request.setAttribute(THEME_SOURCE_ATTRIBUTE, getThemeSource());
    // 设置FlashMap
    request.setAttribute(OUTPUT_FLASH_MAP_ATTRIBUTE, new FlashMap());
    request.setAttribute(FLASH_MAP_MANAGER_ATTRIBUTE, this.flashMapManager);
    // 继续处理请求
    doDispatch(request, response);
}

调用DispatcherServlet的doDispatch()方法，继续处理请求：

java

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 处理上传请求
    HttpServletRequest processedRequest = checkMultipart(request);
    // 获取处理器执行链
    HandlerExecutionChain mappedHandler = getHandler(processedRequest);
    // 获取处理器适配器
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
    // 使用处理器执行链中的拦截器链进行前置检查
    if (!mappedHandler.applyPreHandle(processedRequest, response)) {
        return;
    }
    // 处理请求业务逻辑
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
    // 处理视图名称，拼接前缀后缀
    applyDefaultViewName(processedRequest, mv);
    // 使用处理器执行链中的拦截器链进行后置检查
    mappedHandler.applyPostHandle(processedRequest, response, mv);
    // 处理视图
    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

2.4 获取处理器执行链

2.4.1 匹配处理器映射器

调用DispatcherServlet的getHandler()方法，获取处理器执行链：

java

protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    // 遍历所有处理器映射器，返回处理器执行链
    if (this.handlerMappings != null) {
        for (HandlerMapping mapping : this.handlerMappings) {
            HandlerExecutionChain handler = mapping.getHandler(request);
            if (handler != null) {
                return handler;
            }
        }
    }
    return null;
}

调用AbstractHandlerMapping的getHandler()方法，获取处理器执行链：

java

public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    // 获取处理器
    Object handler = getHandlerInternal(request);
    // 如果没有找到处理器，则使用默认处理器
    if (handler == null) {
        handler = getDefaultHandler();
    }
    // 如果没有默认处理器，则返回null
    if (handler == null) {
        return null;
    }
    // 如果处理器是字符串，则获取对应的处理器对象
    if (handler instanceof String) {
        String handlerName = (String) handler;
        handler = obtainApplicationContext().getBean(handlerName);
    }
    // 封装普通处理器执行链
    HandlerExecutionChain executionChain = getHandlerExecutionChain(handler, request);
    // 检查是否配置跨域或者预检请求
    if (hasCorsConfigurationSource(handler) || CorsUtils.isPreFlightRequest(request)) {
        // 封装跨域处理器执行链，确保在请求处理前进行检查
        executionChain = getCorsHandlerExecutionChain(request, executionChain, config);
    }
    // 返回处理器执行链
    return executionChain;
}

HandlerMapping用于根据请求获取处理器，有多种实现类，需要根据Controller的使用方式判断使用哪个实现类：

RequestMappingHandlerMapping：基于@RequestMapping注解配置映射，最常用的映射器。
BeanNameUrlHandlerMapping：基于Bean名称配置映射，默认自带映射。
SimpleUrlHandlerMapping：基于URL配置映射，需要显示配置映射，支持集中配置URL映射，支持通配符，支持批量配置。
也支持通过实现HandlerMapping接口的方式自定义映射器。

2.4.2 获取处理器

调用AbstractHandlerMethodMapping的getHandlerInternal()方法，获取处理器：

java

protected HandlerMethod getHandlerInternal(HttpServletRequest request) throws Exception {
    // 获取请求路径
    String lookupPath = getUrlPathHelper().getLookupPathForRequest(request);
    // 根据请求路径获取处理器
    HandlerMethod handlerMethod = lookupHandlerMethod(lookupPath, request);
    // 返回处理器
    return (handlerMethod != null ? handlerMethod.createWithResolvedBean() : null);
}

调用AbstractHandlerMethodMapping的lookupHandlerMethod()方法，根据请求路径获取处理器：

java

protected HandlerMethod lookupHandlerMethod(String lookupPath, HttpServletRequest request) throws Exception {
    // 准备匹配列表
    List<Match> matches = new ArrayList<>();
    // 根据请求路径直接匹配
    List<T> directPathMatches = this.mappingRegistry.getMappingsByUrl(lookupPath);
    // 如果可以直接匹配，检查直接匹配的映射，添加到匹配列表中
    if (directPathMatches != null) {
        addMatchingMappings(directPathMatches, matches, request);
    }
    // 如果不能直接匹配，检查所有注册的映射，添加到匹配列表中
    if (matches.isEmpty()) {
        addMatchingMappings(this.mappingRegistry.getMappings().keySet(), matches, request);
    }
    // 判断匹配列表是否为空
    if (!matches.isEmpty()) {
        // 如果匹配列表不为空，选择最佳匹配，最佳匹配如果重复抛出异常
        Match bestMatch = matches.get(0);
        if (matches.size() > 1) { ... }
        // 设置最佳匹配的处理器
        request.setAttribute(BEST_MATCHING_HANDLER_ATTRIBUTE, bestMatch.handlerMethod);
        handleMatch(bestMatch.mapping, lookupPath, request);
        return bestMatch.handlerMethod;
    } else {
        // 如果匹配列表是空的，处理无匹配情况
        return handleNoMatch(this.mappingRegistry.getMappings().keySet(), lookupPath, request);
    }
}

2.4.3 封装处理器执行链

2.4.3.1 封装普通处理器

调用AbstractHandlerMapping的getHandlerExecutionChain()方法，封装普通处理器执行链：

java

protected HandlerExecutionChain getHandlerExecutionChain(Object handler, HttpServletRequest request) {
    // 封装处理器执行链
    HandlerExecutionChain chain = (handler instanceof HandlerExecutionChain ? (HandlerExecutionChain) handler : new HandlerExecutionChain(handler));
    // 获取请求路径
    String lookupPath = this.urlPathHelper.getLookupPathForRequest(request, LOOKUP_PATH);
    // 遍历拦截器列表
    for (HandlerInterceptor interceptor : this.adaptedInterceptors) {
        // 判断拦截器是否存在映射
        if (interceptor instanceof MappedInterceptor) {
            // 如果存在映射，转为映射拦截器
            MappedInterceptor mappedInterceptor = (MappedInterceptor) interceptor;
            // 只有映射匹配请求路径才能添加拦截器
            if (mappedInterceptor.matches(lookupPath, this.pathMatcher)) {
                chain.addInterceptor(mappedInterceptor.getInterceptor());
            }
        } else {
            // 如果不存在映射，直接添加拦截器
            chain.addInterceptor(interceptor);
        }
    }
    // 返回处理器执行链
    return chain;
}

2.4.3.2 封装跨域处理器

调用AbstractHandlerMapping的getCorsHandlerExecutionChain()方法，封装跨域处理器执行链：

java

protected HandlerExecutionChain getCorsHandlerExecutionChain(HttpServletRequest request, HandlerExecutionChain chain, @Nullable CorsConfiguration config) {
    // 检查当前请求是否为预检请求
    if (CorsUtils.isPreFlightRequest(request)) {
        // 获取普通处理器的拦截器列表
        HandlerInterceptor[] interceptors = chain.getInterceptors();
        // 封装预检处理器和拦截器列表，返回处理器执行链
        return new HandlerExecutionChain(new PreFlightHandler(config), interceptors);
    } else {
        // 插入跨域拦截器
        chain.addInterceptor(0, new CorsInterceptor(config));
        // 返回处理器执行链
        return chain;
    }
}

2.5 获取处理器适配器

调用DispatcherServlet的getHandlerAdapter()方法，获取处理器适配器：

java

protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
    // 如果处理器适配器不为空，遍历所有处理器适配器，返回匹配的处理器适配器
    if (this.handlerAdapters != null) {
        for (HandlerAdapter adapter : this.handlerAdapters) {
            if (adapter.supports(handler)) {
                return adapter;
            }
        }
    }
    // 如果处理器适配器不存在，则抛出异常
    throw new ServletException( ... );
}

HandlerAdapter用于根据处理器执行业务逻辑，有多种实现类，需要根据Controller的使用方式判断使用哪个实现类：

RequestMappingHandlerAdapter：支持基于@RequestMapping注解的使用方式。最常用的适配器。
HttpRequestHandlerAdapter：支持实现HttpRequestHandler接口的使用方式。
SimpleControllerHandlerAdapter：支持实现Controller接口的使用方式，早期适配器。
SimpleServletHandlerAdapter：支持实现Servlet接口的使用方式，早期适配器。
也支持通过实现HandlerAdapter接口的方式自定义处理。

2.6 处理请求业务逻辑

调用AbstractHandlerMethodAdapter的handle()方法，处理请求业务逻辑：

java

public final ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
    // 处理请求业务逻辑
    return handleInternal(request, response, (HandlerMethod) handler);
}

调用RequestMappingHandlerAdapter的handleInternal()方法，处理请求业务逻辑：

java

protected ModelAndView handleInternal(HttpServletRequest request, HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {
    // 检查请求是否符合要求
    checkRequest(request);
    // 调用实际处理方法
    return invokeHandlerMethod(request, response, handlerMethod);
}

调用RequestMappingHandlerAdapter的invokeHandlerMethod()方法，调用实际处理方法：

java

protected ModelAndView invokeHandlerMethod(HttpServletRequest request, HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {
    // 封装请求和响应对象
    ServletWebRequest webRequest = new ServletWebRequest(request, response);
    // 创建数据绑定工厂，绑定请求参数
    WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);
    // 创建模型工厂，创建数据模型
    ModelFactory modelFactory = getModelFactory(handlerMethod, binderFactory);
    // 封装处理器作为可执行的方法
    ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
    // 设置参数解析器
    if (this.argumentResolvers != null) {
        invocableMethod.setHandlerMethodArgumentResolvers(this.argumentResolvers);
    }
    // 设置返回值处理器
    if (this.returnValueHandlers != null) {
        invocableMethod.setHandlerMethodReturnValueHandlers(this.returnValueHandlers);
    }
    // 设置数据绑定工厂
    invocableMethod.setDataBinderFactory(binderFactory);
    // 设置参数名称发现器
    invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);
    // 创建模型视图容器
    ModelAndViewContainer mavContainer = new ModelAndViewContainer();
    // 设置FlashMap
    mavContainer.addAllAttributes(RequestContextUtils.getInputFlashMap(request));
    // 初始化数据模型
    modelFactory.initModel(webRequest, mavContainer, invocableMethod);
    // 设置重定向忽略默认模型
    mavContainer.setIgnoreDefaultModelOnRedirect(this.ignoreDefaultModelOnRedirect);
    // 执行业务逻辑
    invocableMethod.invokeAndHandle(webRequest, mavContainer);
    // 处理模型视图
    return getModelAndView(mavContainer, modelFactory, webRequest);
}

2.7 处理业务逻辑

2.7.1 执行业务逻辑

调用ServletInvocableHandlerMethod的invokeAndHandle()方法，执行业务逻辑：

java

public void invokeAndHandle(ServletWebRequest webRequest, ModelAndViewContainer mavContainer, Object... providedArgs) throws Exception {
    // 执行请求业务逻辑
    Object returnValue = invokeForRequest(webRequest, mavContainer, providedArgs);
    // 设置响应状态码
    setResponseStatus(webRequest);
    // 处理没有返回值的情况
    if ( ... ) {
        // 标记不用处理返回值
        mavContainer.setRequestHandled(true);
        return;
    }
    // 标记需要处理返回值
    mavContainer.setRequestHandled(false);
    // 使用返回值处理器处理返回值
    this.returnValueHandlers.handleReturnValue(returnValue, getReturnValueType(returnValue), mavContainer, webRequest);
}

调用HandlerMethodReturnValueHandlerComposite的handleReturnValue()方法，使用返回值处理器处理返回值：

java

public void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws Exception {
    // 获取返回值处理器
    HandlerMethodReturnValueHandler handler = selectHandler(returnValue, returnType);
    // 如果没有合适的处理器，则抛出异常
    if (handler == null) {
        throw new IllegalArgumentException( ... );
    }
    // 处理返回值
    handler.handleReturnValue(returnValue, returnType, mavContainer, webRequest);
}

调用HandlerMethodReturnValueHandlerComposite的selectHandler()方法，获取返回值处理器：

java

private HandlerMethodReturnValueHandler selectHandler(@Nullable Object value, MethodParameter returnType) {
    // 遍历所有返回值处理器，返回匹配的返回值处理器
    for (HandlerMethodReturnValueHandler handler : this.returnValueHandlers) {
        if (handler.supportsReturnType(returnType)) {
            return handler;
        }
    }
    return null;
}

HandlerMethodReturnValueHandler用于根据返回类型处理返回值，有多种实现类，需要根据返回类型判断使用哪个实现类：

RequestResponseBodyMethodProcessor：支持处理使用@ResponseBody注解的返回值，用于返回JSON数据。
HttpEntityMethodProcessor：支持处理返回类型为HttpEntity的返回值，用于返回响应实体。
ViewNameMethodReturnValueHandler：支持处理返回类型为String的返回值，用于返回视图页面。
ModelAndViewMethodReturnValueHandler：支持处理返回类型为ModelAndView的返回值，用于返回使用数据的视图页面。
也支持通过实现HandlerMethodReturnValueHandler接口的方式自定义处理器。

2.7.2 处理返回值

2.7.2.1 处理视图

调用ViewNameMethodReturnValueHandler的handleReturnValue()方法，处理视图：

java

public void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws Exception {
    // 获取视图名称
    String viewName = returnValue.toString();
    // 设置视图名称
    mavContainer.setViewName(viewName);
    // 如果视图名称为重定向视图格式，则标记重定向
    if (isRedirectViewName(viewName)) {
        mavContainer.setRedirectModelScenario(true);
    }
}

2.7.2.2 处理JSON数据

调用RequestResponseBodyMethodProcessor的handleReturnValue()方法，处理JSON数据：

java

public void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {
    // 标记不用处理返回值
    mavContainer.setRequestHandled(true);
    // 创建输入消息
    ServletServerHttpRequest inputMessage = createInputMessage(webRequest);
    // 创建输出消息
    ServletServerHttpResponse outputMessage = createOutputMessage(webRequest);
    // 写入返回值
    writeWithMessageConverters(returnValue, returnType, inputMessage, outputMessage);
}

2.7.3 处理模型视图

调用RequestMappingHandlerAdapter的getModelAndView()方法，处理模型视图：

java

private ModelAndView getModelAndView(ModelAndViewContainer mavContainer, ModelFactory modelFactory, NativeWebRequest webRequest) throws Exception {
    // 使用模型工厂更新模型数据
    modelFactory.updateModel(webRequest, mavContainer);
    // 如果请求已经被处理，比如@ResponseBody注解，则返回null
    if (mavContainer.isRequestHandled()) {
        return null;
    }
    // 获取模型数据
    ModelMap model = mavContainer.getModel();
    // 创建模型视图
    ModelAndView mav = new ModelAndView(mavContainer.getViewName(), model, mavContainer.getStatus());
    // 处理视图
    if (!mavContainer.isViewReference()) {
        mav.setView((View) mavContainer.getView());
    }
    // 处理FlashMap
    if (model instanceof RedirectAttributes) {
        Map<String, ?> flashAttributes = ((RedirectAttributes) model).getFlashAttributes();
        HttpServletRequest request = webRequest.getNativeRequest(HttpServletRequest.class);
        if (request != null) {
            RequestContextUtils.getOutputFlashMap(request).putAll(flashAttributes);
        }
    }
    // 返回模型视图
    return mav;
}

2.8 处理视图

2.8.1 准备视图

调用DispatcherServlet的processDispatchResult()方法，处理视图：

java

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, @Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv, @Nullable Exception exception) throws Exception {
    // 处理异常
    if (exception != null) { ... }
    // 判断是否需要渲染视图
    if (mv != null && !mv.wasCleared()) {
        // 渲染视图
        render(mv, request, response);
    }
    // 使用处理器执行链中的拦截器链进行结束处理
    if (mappedHandler != null) {
        mappedHandler.triggerAfterCompletion(request, response, null);
    }
}

调用DispatcherServlet的render()方法，渲染视图：

java

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 本地化
    Locale locale = (this.localeResolver != null ? this.localeResolver.resolveLocale(request) : request.getLocale());
    response.setLocale(locale);
    // 准备视图
    View view;
    // 获取视图名称
    String viewName = mv.getViewName();
    // 判断视图名称是否存在
    if (viewName != null) {
        // 通过名称获取视图
        view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
        // 如果视图不存在，则抛出异常
        if (view == null) {
            throw new ServletException( ... );
        }
    } else {
        // 通过对象获取视图
        view = mv.getView();
        // 如果视图不存在，则抛出异常
        if (view == null) {
            throw new ServletException( ... );
        }
    }
    // 渲染视图
    view.render(mv.getModelInternal(), request, response);
}

2.8.2 获取视图

2.8.2.1 通过名称获取视图

调用DispatcherServlet的resolveViewName()方法，通过名称获取视图：

java

protected View resolveViewName(String viewName, @Nullable Map<String, Object> model, Locale locale, HttpServletRequest request) throws Exception {
    // 遍历所有视图解析器，返回视图对象
    if (this.viewResolvers != null) {
        for (ViewResolver viewResolver : this.viewResolvers) {
            View view = viewResolver.resolveViewName(viewName, locale);
            if (view != null) {
                return view;
            }
        }
    }
    return null;
}

ViewResolver用于将视图名称解析为视图对象，有多种实现类，需要根据页面的格式判断使用哪个实现类：

InternalResourceViewResolver：支持解析JSP页面。最常见的解析器。
BeanNameViewResolver：支持将逻辑视图名解析为Bean对象。
XmlViewResolver：支持解析XML文件。
ResourceBundleViewResolver：支持解析属性文件。
也支持通过实现ViewResolver接口的方式自定义处理。

2.8.2.2 通过对象获取视图

调用ModelAndView的getView()方法，通过对象获取视图：

java

public View getView() {
    // 返回视图对象
    return (this.view instanceof View ? (View) this.view : null);
}

2.8.3 渲染视图

调用AbstractView的render()方法，渲染视图：

java

public void render(@Nullable Map<String, ?> model, HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 合并模型数据
    Map<String, Object> mergedModel = createMergedOutputModel(model, request, response);
    // 准备响应
    prepareResponse(request, response);
    // 实际渲染逻辑
    renderMergedOutputModel(mergedModel, getRequestToExpose(request), response);
}
